ट्विल बुनाई कार्बन फाइबर कपडा

ट्विल बुनाई कार्बन फाइबर कपडा एक बुनेको सुदृढीकरण हो जसमा ताना र वेफ्ट यार्नहरू मिलाएर विकर्ण सतहको ढाँचा बनाउँदछ। सादा बुनाईको तुलनामा, इन्टरलेसिङ ढाँचाले यार्नहरू बीच थप आन्दोलन गर्न अनुमति दिन्छ, जसले फेब्रिकलाई ले-अपको समयमा मध्यम कर्भहरू पछ्याउन मद्दत गर्न सक्छ। एउटै विकर्ण ढाँचा सामान्यतया मोल्ड गरिएका भागहरूमा राखिन्छ जहाँ कार्बन फाइबर सतह देखिने छ।

बुनाई सामग्री विशिष्टता को एक मात्र भाग हो। कार्बन फाइबर ग्रेड, क्षेत्रीय तौल, राल प्रणाली र ल्यामिनेट निर्माणले कपडाले समाप्त कम्पोजिटमा कसरी योगदान पुर्‍याउँछ भनेर निर्धारण गर्दछ, जबकि मोल्ड ज्यामिति र गठन प्रक्रियाले उत्पादनको क्रममा यसलाई कसरी ह्यान्डल गर्न सकिन्छ भनेर असर गर्छ।

ट्विल संरचना के परिवर्तन हुन्छ

ट्विल निर्माणमा, इन्टरलेसिङ बिन्दुहरू सादा बुनाईको दोहोरिएको एक-ओभर, एक-अन्डर ढाँचा बनाउनुको सट्टा कपडाभरि क्रमशः सर्छ। कपडालाई घुमाउरो सतहमा राख्दा यसले धागोलाई एकअर्काको सापेक्ष परिवर्तन गर्न थप स्वतन्त्रता दिन्छ।

फरक आकृति परिवर्तन संग भागहरु मा अधिक ध्यान योग्य हुन्छ। केही इन-प्लेन आन्दोलनलाई समायोजन गर्न सक्ने कपडालाई थप कडाइले इन्टरलेस गरिएको निर्माणको तुलनामा मध्यम वक्र वरिपरि राख्न सजिलो हुन सक्छ। यद्यपि, यसको मतलब यो होइन कि हरेक टवील कपडाले एउटै तरिकाले टाँस्नेछ। धागोको साइज, कपडाको तौल, बुनाईको कडापन र सतहको ज्यामितिले परिणामलाई असर गर्छ।

तंग त्रिज्या वा गहिरो त्रि-आयामी आकारहरूको लागि, एक गठन परीक्षण उपयोगी छ किनभने स्थानीय झिल्ली वा धागो विकृति मात्र वास्तविक ज्यामिति विरुद्ध सही रूपमा मूल्याङ्कन गर्न सकिन्छ।

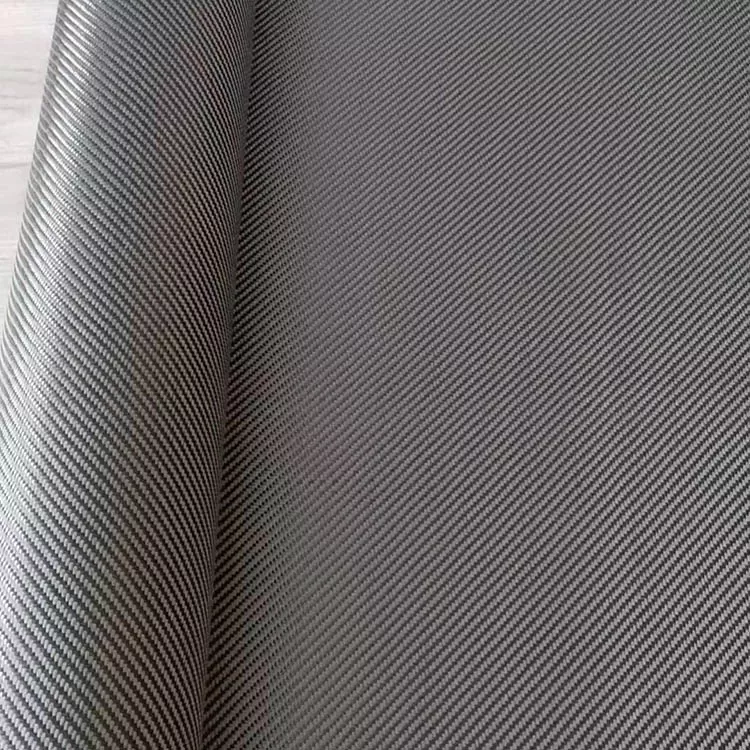

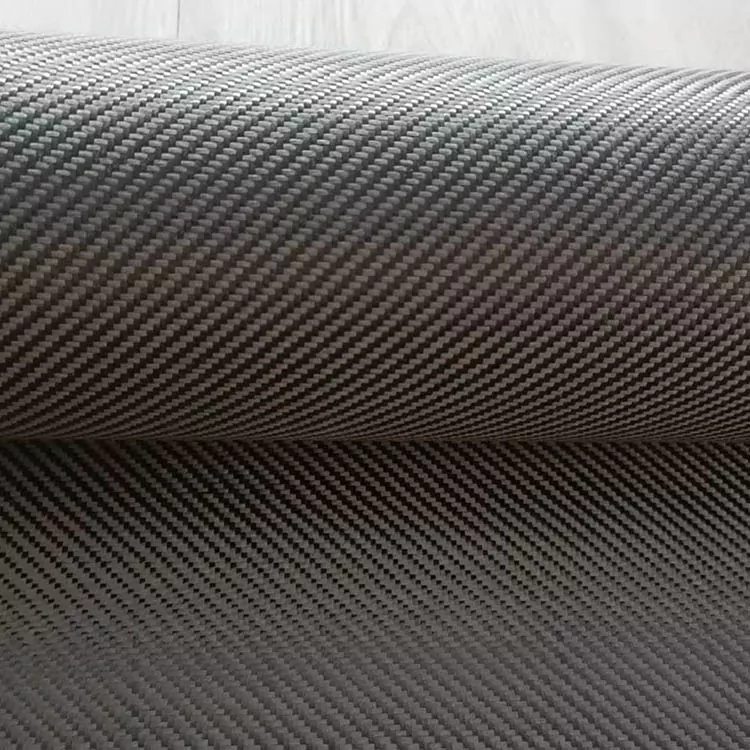

दृश्य सतहहरूको लागि विकर्ण बुनाई

विकर्ण ढाँचा ट्वील कार्बन फाइबर कपडाको सबैभन्दा पहिचानयोग्य विशेषताहरू मध्ये एक हो। जब ठीक गरिएको ल्यामिनेटलाई स्पष्ट कोटिंगको साथ समाप्त हुन्छ, बुनाई कम्पोनेन्टको सतहमा देखिन सक्छ।

ढाँचा दिशा काट्ने र ले-अप गर्दा नियन्त्रण गर्न आवश्यक छ। यदि दुई कपडा खण्डहरू फरक अभिमुखीकरणहरूसँग भेट्छन् भने, विकर्ण रेखाहरू संयुक्त भरि समान रूपमा जारी रहनेछैन। दृश्यात्मक प्यानलहरूमा, काट्ने लेआउट र प्लाई प्लेसमेन्ट मोल्डिङ अघि विचार गर्न आवश्यक छ।

अन्तिम उपस्थिति पनि राल वितरण, समेकन र सतह परिष्करण द्वारा प्रभावित छ। सुक्खा कपडामा देखिने ढाँचा लेमिनेट मोल्ड र लेपित भएपछि परिभाषामा परिवर्तन हुन सक्छ।

घुमाउरो अवयवहरूमा ट्विल प्रयोग गर्दै

ट्वील कपडा सामान्यतया कम्पोनेन्टहरूमा प्रयोग गरिन्छ जुन पूर्ण रूपमा समतल हुँदैन, ट्रिम टुक्राहरू, आवासहरू, साइकलका भागहरू, मोटरसाइकलका कम्पोनेन्टहरू र खेलकुद उपकरणहरू सहित।

सतह तुलनात्मक रूपमा खुला हुँदा कपडालाई ठूलो टुक्राको रूपमा काट्न सकिन्छ, वा सानो खण्डहरूमा विभाजित गर्न सकिन्छ जहाँ ज्यामिति अझ तीव्र रूपमा परिवर्तन हुन्छ। ठूला टुक्राहरूले जोर्नीको संख्या घटाउँछन् तर ले-अपको समयमा थप समायोजन आवश्यक पर्दछ। साना टुक्राहरूले स्थानीय रूपरेखाहरू सजिलै पछ्याउन सक्छन्, तर जोर्नीहरूलाई ध्यानपूर्वक राख्नुपर्छ।

देखिने कार्बन सतहको लागि, काट्ने ढाँचाले विकर्ण बुनाईको दिशालाई पनि हिसाब गर्नुपर्छ। निरन्तर भिजुअल ढाँचा आवश्यक हुँदा नजिकैका टुक्राहरू बीच समान अभिविन्यास कायम राख्नु महत्त्वपूर्ण हुन सक्छ।

निर्दिष्टीकरण

उत्पादनको लागि सामग्री विशिष्टता

आवश्यक कपडाको वजन सामान्यतया लक्ष्य ल्यामिनेट मोटाई र मोल्डिंग विधि संग एक साथ विचार गरिन्छ। कम क्षेत्रीय तौलले थप व्यक्तिगत प्लिजहरू प्रयोग गर्न अनुमति दिन्छ, जबकि भारी कपडाले दिइएको ल्यामिनेट मोटाईको लागि आवश्यक तहहरूको संख्या घटाउन सक्छ।

कार्बन फाइबर ग्रेड पनि बुनाईबाट अलग निर्दिष्ट गर्नुपर्छ। एउटै टवील निर्माण फरक फाइबर ग्रेड संग उत्पादन गर्न सकिन्छ, र नतीजा समग्र गुण समान हुनेछैन।

राल अनुकूलता अर्को उत्पादन विचार हो। वेट ले-अप, भ्याकुम इन्फ्युजन, कम्प्रेसन मोल्डिङ र प्रिप्रेग प्रशोधनमा राल प्रवाह, समेकन र ह्यान्डलिङका लागि विभिन्न आवश्यकताहरू हुन्छन्। यसकारण कपडालाई यसको उपस्थितिले मात्र निर्दिष्ट गर्नुको सट्टा वास्तविक प्रक्रियासँग मेल खानुपर्छ।

सामग्री सोधपुछको लागि प्रदान गर्न जानकारी

आधारभूत सामाग्री आवश्यकताहरू स्पष्ट रूपमा भनिएमा उत्पादन सोधपुछको मूल्याङ्कन गर्न सजिलो हुन्छ। सान्दर्भिक जानकारी समावेश छ:

· ट्वील बुनाई निर्माण

· कार्बन फाइबर ग्रेड

· कपडाको वजन / GSM

· आवश्यक चौडाइ र रोल लम्बाइ

· लक्ष्य मोटाई वा लमिनेट मोटाई

· राल प्रणाली

· मोल्डिङ प्रक्रिया

· घटक ज्यामिति

· दृश्य सतह आवश्यकताहरू

यदि सामग्रीले अवस्थित कपडालाई प्रतिस्थापन गर्दैछ भने, उपलब्ध स्पेसिफिकेशन पाना वा नमूना पनि सन्दर्भको रूपमा प्रयोग गर्न सकिन्छ। यो विशेष गरी उपयोगी छ जब नयाँ सामग्री एक स्थापित काटन, ले-अप वा मोल्डिंग प्रक्रिया फिट गर्न आवश्यक छ।

अनुप्रयोगहरू

ट्विल वेभ कार्बन फाइबर कपडा मोल्डेड कम्पोजिट भागहरूमा प्रयोग गरिन्छ जहाँ कपडाले आकारको सतहहरू समायोजन गर्न वा परिभाषित बुनेको उपस्थिति प्रदान गर्न आवश्यक हुन्छ।

अटोमोटिभ अनुप्रयोगहरूमा भित्री ट्रिम, प्यानल, कभर र अन्य कार्बन फाइबर कम्पोनेन्टहरू समावेश छन्। साइकल र मोटरसाइकलका भागहरूले घुमाउरो खण्डहरूमा बुनेको सुदृढीकरण प्रयोग गर्न सक्छ जहाँ कपडाले मोल्ड सतहलाई पछ्याउन आवश्यक छ।

खेल उपकरणहरू जस्तै प्याडलहरू, रैकेटहरू र अन्य मोल्ड संरचनाहरूले पनि टुक्रा टुक्राको भागको रूपमा सामग्री समावेश गर्न सक्छन्। औद्योगिक उपकरण र आवासहरूले बुनेका कार्बन फाइबर प्रयोग गर्न सक्छन् जहाँ आवश्यक मेकानिकल र आयामी गुणहरू चयन गरिएको ल्यामिनेटबाट प्राप्त गर्न सकिन्छ।

इलेक्ट्रोनिक हाउजिङ वा बिजुलीको एसेम्बली नजिकै रहेका कम्पोनेन्टहरूका लागि, इन्सुलेशन र ग्राउन्डिङ आवश्यकताहरू निर्धारण गर्दा कार्बन फाइबरको विद्युतीय चालकतालाई विचार गर्नुपर्छ।

FAQ

Twill Weave कार्बन फाइबर कपडा के हो?

यो बुनेको कार्बन फाइबर सुदृढीकरण टवील इन्टरलेसिंग संरचना संग बनाइएको छ। धागोको व्यवस्थाले विकर्ण सतह ढाँचा उत्पादन गर्छ, जबकि वास्तविक सामग्री विशिष्टता कार्बन फाइबर ग्रेड, कपडाको वजन र निर्माणमा निर्भर गर्दछ।

टवील सादा बुनाईबाट कसरी फरक छ?

टवील र सादा बुनाईले विभिन्न धागो इन्टरलेसिङ अनुक्रमहरू प्रयोग गर्दछ। टवीलको विकर्ण ढाँचा हुन्छ र यसले सामान्यतया यार्नलाई बढी चलाउन अनुमति दिन्छ, जबकि सादा बुनाईमा थप कडा रूपमा दोहोरिएको ओभर-अन्डर संरचना हुन्छ। तिनीहरूको उपयुक्तता कम्पोनेन्ट ज्यामिति र निर्माण प्रक्रियामा निर्भर गर्दछ।

२×२ ट्विलको अर्थ के हो?

2×2 ले एक विशिष्ट ट्विल निर्माणको वर्णन गर्दछ जसमा यार्नहरू दोहोरिने क्रममा दुई माथि र दुई भन्दा कम हुन्छन्। यदि कुनै परियोजनालाई यो निर्माण आवश्यक छ भने, बुनाई सामग्री विशिष्टतामा पुष्टि हुनुपर्छ।

घुमाउरो मोल्डहरूमा टवील कपडा प्रयोग गर्न सकिन्छ?

हो। यसले मध्यम वक्रहरू र परिवर्तनशील रूपहरू समायोजन गर्न सक्छ, तर वास्तविक ड्रेप कपडाको वजन, धागोको निर्माण र मोल्ड ज्यामितिमा निर्भर गर्दछ। एक गठन परीक्षण जटिल वा तंग-त्रिज्या भागहरूको लागि उपयोगी छ।

के यो देखिने कार्बन फाइबर पार्ट्स को लागी प्रयोग गर्न सकिन्छ?

हो। मोल्डिङ र सतह परिष्करण पछि विकर्ण बुनाई देखिन सक्छ। एकसमान ढाँचा आवश्यक हुँदा काट्ने र ले-अप गर्दा लगातार कपडा अभिमुखीकरण महत्त्वपूर्ण छ।

के कपडाको वजन र आयामहरू अनुकूलित गर्न सकिन्छ?

हो। कपडाको वजन, चौडाइ, लम्बाइ र सम्बन्धित विशिष्टताहरू घटक र निर्माण प्रक्रिया अनुसार परिभाषित गर्न सकिन्छ।

उद्धरणको लागि के जानकारी चाहिन्छ?

उपयोगी जानकारीमा बुनाई निर्माण, कार्बन फाइबर ग्रेड, जीएसएम, चौडाइ, रोल लम्बाइ, मात्रा, आवेदन र मोल्डिङ प्रक्रिया समावेश छ। देखिने भागहरूको लागि, आवश्यक सतह समाप्त र ढाँचा दिशा पनि निर्दिष्ट गरिनु पर्छ।

उत्पादन अघि नमूना मूल्याङ्कन गर्न सकिन्छ?

नमूना मूल्याङ्कनलाई विचार गर्न सकिन्छ जब कपडालाई ड्रेप, राल अनुकूलता, सतहको उपस्थिति वा विशिष्ट उत्पादन विधिसँग प्रशोधन व्यवहारको लागि जाँच गर्न आवश्यक हुन्छ।

के ट्विल बुनाईको अर्थ उच्च शक्ति हो?

होइन। बुनाई निर्माणले मात्र तयार कम्पोजिटको बल वा कठोरता स्थापित गर्दैन। यी गुणहरू कार्बन फाइबर ग्रेड, कपडाको वजन, राल प्रणाली, फाइबर अभिमुखीकरण, फाइबर भोल्युम, लमिनेट मोटाई र प्रशोधन अवस्थाहरूमा निर्भर गर्दछ।
