फिलामेन्ट विन्डिङका लागि कार्बन फाइबर सतह फेल्ट

फिलामेन्ट घुमाउरो मुख्यतया सुदृढीकरण प्लेसमेन्ट, घुमाउने कोण र लमिनेट बलसँग सम्बन्धित छ। तर सतह तहले उत्पादनको क्रममा समाप्त कम्पोजिट कस्तो देखिन्छ र व्यवहार गर्छ भनेर पनि असर गर्छ।

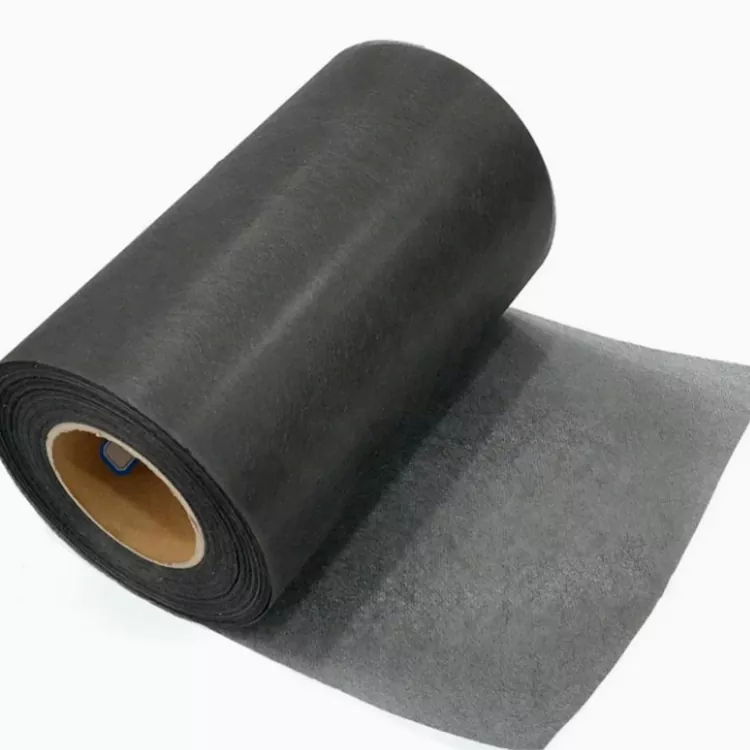

फिलामेन्ट विन्डिङका लागि कार्बन फाइबर सतह फेल्ट काटेको कार्बन फाइबरबाट बनेको नबुनेको सामग्री हो। यसलाई बेलनाकार र घुमाउरो कम्पोजिट भागहरूमा वितरित कार्बन-फाइबर तहको रूपमा प्रयोग गरिन्छ, जहाँ मुख्य घुमाउरो सुदृढीकरणले मात्र स्पष्ट फाइबर ढाँचा छोड्न सक्छ।

अनुभूति निरन्तर संरचनात्मक सुदृढीकरणको लागि विकल्प होइन। लमिनेटमा यसको फरक भूमिका छ: सतह कभरेज, फाइबर वितरण र राल प्रणालीसँग अन्तरक्रिया।

फिलामेन्ट विन्डिङमा सतह तह

घाउको समग्र भागमा प्राय: धेरै तहहरू हुन्छन्। निरन्तर घुमाउने वा कपडाले आवश्यक सुदृढीकरण प्रदान गर्दछ, जबकि रालले फाइबरहरूलाई समाप्त ल्यामिनेटमा बाँध्छ।

एक कार्बन फाइबर महसुस एक अलग सतह तह रूपमा थप्न सकिन्छ। यसको काटिएका फाइबरहरू निरन्तर धागोको रूपमा व्यवस्थित गर्नुको सट्टा गैर-बुने संरचना मार्फत वितरण गरिन्छ। यसले सामग्रीलाई घुमाउरो सतहहरू ढाक्न र अन्तर्निहित सुदृढीकरणको दृश्य ढाँचा कम गर्नको लागि उपयुक्त बनाउँछ।

तह भित्र, बाहिर वा laminate मा अर्को निर्दिष्ट स्थान मा स्थित हुन सक्छ। यसको स्थिति समाप्त घटक को निर्माण द्वारा निर्धारण गरिन्छ।

घाउ कम्पोजिट उत्पादनहरु को लागी आवेदन

FRP र CFRP पाइपहरू

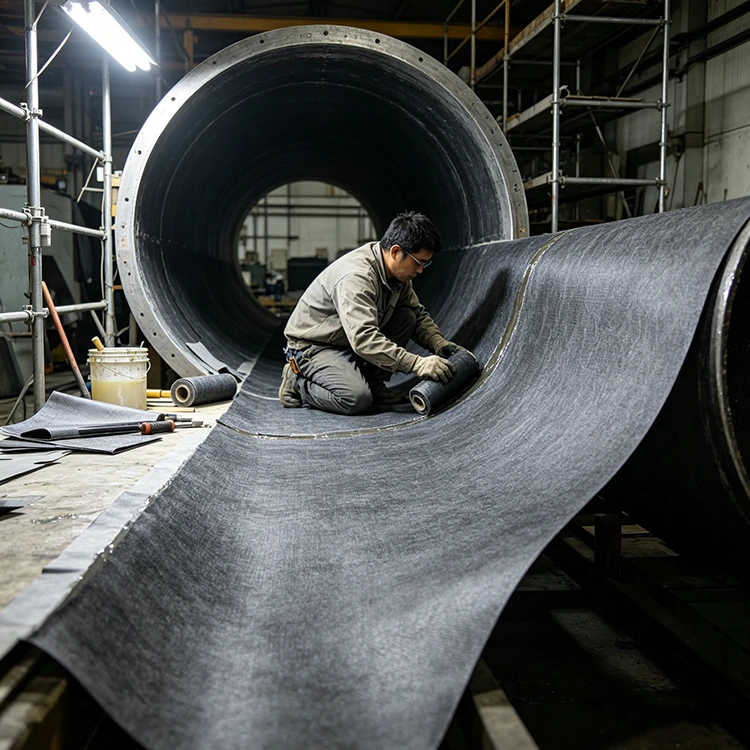

कम्पोजिट पाइपहरू सामान्यतया विभिन्न कोणहरूमा सुदृढीकरण घाउको साथ बेलनाकार मन्डरेलमा उत्पादन गरिन्छ। एक वितरित कार्बन-फाइबर सतह आवश्यक हुँदा एक सतह भित्री वा बाहिरी तहमा समावेश गर्न सकिन्छ।

यसले घुमाउरो ढाँचामा थप निरन्तर फाइबर कभरेज पनि प्रदान गर्दछ। अन्तिम सतह, तथापि, राल र उपचार प्रक्रिया साथै महसुस द्वारा प्रभावित छ।

रासायनिक भण्डारण ट्याङ्की

फिलामेन्ट-घाउ ट्याङ्कीहरूले प्राय: गिलास फाइबर, कार्बन फाइबर र राल प्रणालीहरू विभिन्न ल्यामिनेट स्थितिहरूमा संयोजन गर्दछ। कार्बन फेल्ट प्रयोग गर्न सकिन्छ जहाँ निर्दिष्ट निर्माणले कार्बन-आधारित सतह तहको लागि कल गर्दछ।

रासायनिक सेवाको लागि, पूर्ण टुक्रा टुक्रालाई विचार गर्न आवश्यक छ। राल चयन र भण्डारण माध्यम विशेष गरी महत्त्वपूर्ण छन्।

प्रेशर वेसल्स

दबाब पोतहरूलाई नियन्त्रित सुदृढीकरण प्लेसमेन्ट र घुमाउरो कोणहरू चाहिन्छ किनभने ल्यामिनेटले आन्तरिक दबाब बोक्छ। फेल्ट लेयरले मुख्य संरचनात्मक घुमाउरो भन्दा फरक कार्य गर्दछ।

यस कारणको लागि, संरचनात्मक सुदृढीकरण र सतह तह टुक्रा टुक्रा डिजाइनमा अलग-अलग निर्दिष्ट गर्नुपर्छ।

अन्य घाउ अवयवहरू

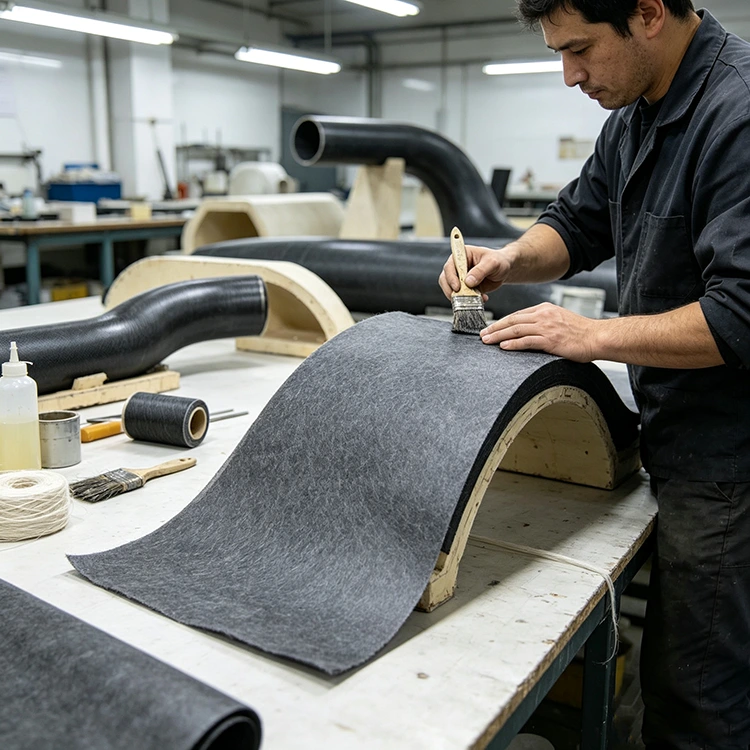

अन्य सम्भावित अनुप्रयोगहरूमा कम्पोजिट रोलरहरू, औद्योगिक ट्यूबहरू, बेलनाकार आवासहरू र चयन गरिएका CFRP कम्पोनेन्टहरू समावेश छन्। सामान्य विशेषता घुमाउरो वा बेलनाकार सतह एक घुमाउरो प्रक्रिया द्वारा बनाईएको हो।

काटिएको फाइबर संरचना

महसुस गरिएको र बुनेको कार्बन कपडा बीचको भिन्नता फाइबर संरचनाबाट सुरु हुन्छ।

बुनेको कपडाले परिभाषित दिशाहरूमा व्यवस्थित यार्नहरू प्रयोग गर्दछ। यो चयन गरिन्छ जब दिशात्मक सुदृढीकरण आवश्यक हुन्छ।

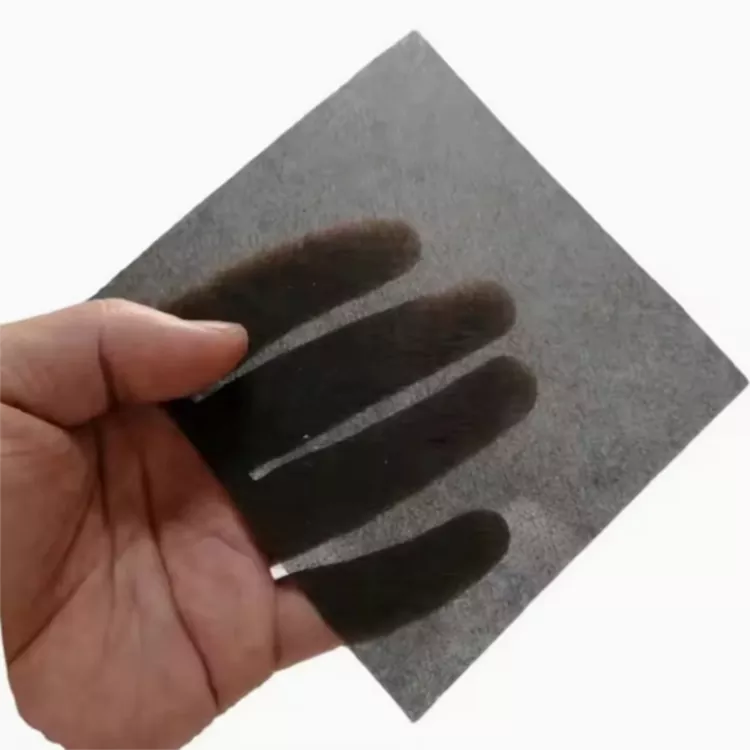

कार्बन फाइबरले नबुनिएको तह मार्फत वितरित काटिएको फाइबर प्रयोग गर्दछ। त्यहाँ कुनै निश्चित बुनेको 0° वा 90° धागो ढाँचा छैन। नतिजाको रूपमा, एउटै दिशात्मक संरचनाको परिचय नगरी घुमाउरो सतहमा महसुस गर्न सकिन्छ।

यसले प्रत्यक्ष समकक्षको सट्टा महसुस र बुनेको कपडा पूरक सामग्री बनाउँछ। एकले नियन्त्रित सुदृढीकरण अभिविन्यास प्रदान गर्दछ; अर्कोले वितरित सतह कभरेज प्रदान गर्दछ।

घुमाउरो समयमा राल गीला-आउट

अवस्थित घुमाउरो प्रक्रियामा अनुभूतिको परिचय दिंदा जाँच गर्नको लागि राल गीला-आउट एक व्यावहारिक बिन्दु हो।

रालले कटा-फाइबर संरचनालाई निको पार्नु अघि प्रवेश गर्नुपर्छ। राल चिपचिपाहट, राल सामग्री, आवेदन विधि, घुमाउरो गति र तापमान सबैले यो कति छिटो र समान रूपमा हुन्छ असर गर्छ।

युरुइसले गैर-बुना कार्बन फाइबरको रूपमा सामग्री आपूर्ति गर्दछ। घुमाउरो समयमा यसको प्रदर्शन अझै पनि ग्राहकको राल र प्रशोधन अवस्था सम्बन्धित छ।

वास्तविक राल प्रणाली प्रयोग गरेर उत्पादन परीक्षण त्यसकारण यसको विशिष्टताबाट मात्र सामग्रीको न्याय गर्नु भन्दा बढी उपयोगी छ। यसले वास्तविक प्रक्रियाको बखत कसरी फिड फिड गर्छ, मन्ड्रेलसँग मिल्छ र भिजाउँछ भनेर देखाउँछ।

उपचार पछि सतह उपस्थिति

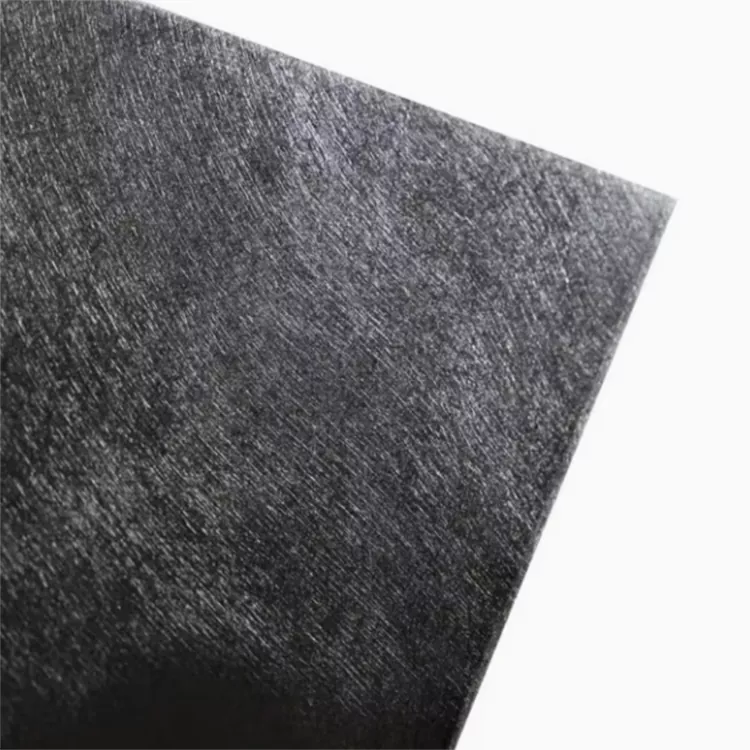

फिलामेन्ट-घाउ कम्पोनेन्टको सतहले प्रायः तलको सुदृढीकरण ढाँचालाई प्रतिबिम्बित गर्दछ। एक वितरित अनुभूत तह थप निरन्तर कार्बन-फाइबर सतह सिर्जना गर्न मद्दत गर्न सक्छ।

उपलब्ध सतह विशिष्टताहरू हुन्:

चम्किलो

म्याट

50% चमकदार

यी सतह विकल्पहरूले आपूर्ति गरिएको सामग्रीको वर्णन गर्दछ। तिनीहरू आफैले अन्तिम रूप निर्धारण गर्दैनन्।

राल ढाँचा, मन्ड्रेल वा मोल्ड अवस्था, तापमान उपचार र पोस्ट-प्रोसेसिंग सबै समाप्त कम्पोजिटको उपस्थिति परिवर्तन गर्न सक्छ।

सामग्री कन्फिगरेसन

सही स्पेसिफिकेशन छनौट गर्दै

अनुभूति वास्तविक घुमाउरो प्रक्रियासँग मेल खानुपर्छ। उत्पादनको आकार, राल र सतह आवश्यकताहरू मात्र मोटाई भन्दा बढी उपयोगी सुरूवात बिन्दुहरू हुन्।

कम्पोनेन्ट ज्यामिति

व्यास, लम्बाइ र वक्रताले सामग्री कसरी राखिएको छ र म्यान्डरेलमा राखिएको छ भनेर असर गर्छ। एक सीधा पाइप र ठूलो ट्यांक उत्पादन को समयमा फरक ह्यान्डलिंग आवश्यक हुन सक्छ।

राल प्रणाली

राल प्रकार निर्दिष्ट गर्नुहोस् र, जहाँ सम्भव छ, यसको सामान्य प्रशोधन अवस्थाहरू। भिस्कोसिटी र रालको प्रयोगले गीला-आउटमा प्रत्यक्ष प्रभाव पार्छ।

सतह आवश्यकता

मुख्य आवश्यकता फाइबर कभरेज, सतह बनावट वा एक विशेष आपूर्ति समाप्त हो कि निर्दिष्ट गर्नुहोस्। उपलब्ध विकल्पहरू चमकदार, म्याट र 50% चमकदार छन्।

आयामहरू

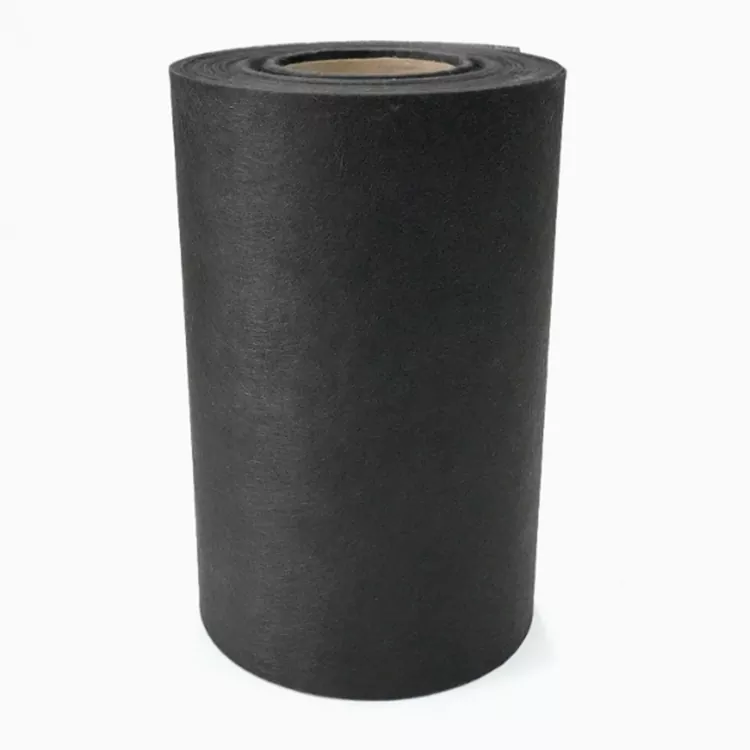

मानक चौडाइहरू 1 मिटर र 1.25 मिटर छन्। मोटाई, लम्बाइ र आयाम उत्पादन आवश्यकता अनुसार बनाउन सकिन्छ।

घुमाउरो अवस्थाहरू

घुमाउरो गति, राल आवेदन र सामग्री फिडिङ विचार गर्नुपर्छ जब एक स्वचालित वा निरन्तर लाइन मा महसूस प्रयोग गरिन्छ।

घुमाउरो रेखामा परीक्षण

एउटा सानो उत्पादन परीक्षणले प्रश्नहरूको जवाफ दिन सक्छ जुन सामग्री विशिष्टताले सक्दैन। महसुस ग्राहकको सामान्य राल, घुमाउरो गति र उपचार अवस्था संग जाँच गर्न सकिन्छ।

अवलोकन गर्नुपर्ने मुख्य बुँदाहरू हुन्:

· खुवाउने र ह्यान्डलिङ

· म्यान्डरेलको लागि अनुकूलता

· राल भिजेको

· फाइबर वितरण

· उपचार पछि सतह अवस्था

· अवस्थित ल्यामिनेट संग अनुकूलता

एक अवस्थित सामाग्री विशिष्टता, रेखाचित्र वा नमूना प्रयोग गर्न सकिन्छ जब एक स्थापित घुमाउरो प्रक्रिया मा महसुस गरिएको छ।

फिलामेन्ट-घाउ कम्पोजिट निर्माणको लागि

फिलामेन्ट विन्डिङका लागि कार्बन फाइबर सतह फेल्ट कम्पोजिट पाइपहरू, रासायनिक ट्याङ्कीहरू, दबाबका भाँडाहरू, रोलरहरू, आवासहरू र अन्य घाउ घटकहरूको लागि आपूर्ति गरिन्छ।

मानक चौडाइहरू 1 मिटर र 1.25 मिटर छन्। मोटाई, लम्बाइ र आयाम उत्पादन आवश्यकता अनुसार उपलब्ध छन्।

एक विशिष्ट अनुप्रयोगको लागि, कम्पोनेन्ट ज्यामिति, राल प्रणाली, ल्यामिनेट स्थिति र आवश्यक सतह फिनिश निर्दिष्टीकरणको लागि आधारभूत जानकारी प्रदान गर्दछ।

FAQ

फिलामेन्ट विन्डिङका लागि कार्बन फाइबर सतह फेल्ट के हो?

यो फिलामेन्ट-घाउ कम्पोजिट संरचनाहरूमा सतह वा कार्यात्मक तहको रूपमा प्रयोग गरिएको गैर-बुना काटिएको कार्बन फाइबर सामग्री हो। यो मुख्य संरचनात्मक तहको लागि प्रयोग गरिएको निरन्तर सुदृढीकरण भन्दा फरक छ।

के बेलनाकार मिश्रित उत्पादनहरूमा फेल्ट प्रयोग गर्न सकिन्छ?

हो। गैर-बुना संरचनाले बेलनाकार र घुमाउरो सतहहरू पछ्याउन सक्छ। वास्तविक ह्यान्डलिंग महसुस विनिर्देशन, उत्पादन व्यास र घुमाउरो प्रक्रिया मा निर्भर गर्दछ।

के यो बुनेको कार्बन कपडा जस्तै हो?

न। बुनेको कार्बन कपडाले परिभाषित दिशाहरूमा निरन्तर धागो समावेश गर्दछ। फेल्टमा वितरित काटिएको फाइबरहरू समावेश छन् र फरक ल्यामिनेट प्रकार्यको लागि प्रयोग गरिन्छ।

के यो epoxy वा vinyl ester राल संग प्रयोग गर्न सकिन्छ?

यो विभिन्न राल प्रणाली संग प्रशोधन गर्न सकिन्छ। गीला-आउट राल चिपचिपापन, आवेदन विधि, तापमान, राल सामग्री र उपचार अवस्था मा निर्भर गर्दछ।

कुन सतह फिनिशहरू उपलब्ध छन्?

उपलब्ध स्पेसिफिकेशनहरू ग्लोसी, म्याट र ५०% ग्लोसी छन्। अन्तिम रूप पनि राल, mandrel वा मोल्ड सतह र उपचार प्रक्रिया मा निर्भर गर्दछ।

के चौडाई र मोटाई अनुकूलित गर्न सकिन्छ?

हो। मानक चौडाइहरू 1 मिटर र 1.25 मिटर छन्। मोटाई, लम्बाइ र आयाम आवेदन अनुसार अनुकूलित गर्न सकिन्छ।

उद्धरणको लागि के जानकारी चाहिन्छ?

उपयोगी जानकारीमा कम्पोनेन्ट साइज र आकार, रालको प्रकार, महसुस गरिएको आयाम, सतहको आवश्यकता र अनुमानित मात्रा समावेश छ। अवस्थित सामग्री विशिष्टता वा नमूना गैर-मानक अनुप्रयोगहरूको लागि उपयोगी छ।

नमूनाहरू प्रदान गर्न सकिन्छ?

नमूना मात्रा आवश्यक आयाम र आवेदन अनुसार छलफल गर्न सकिन्छ। वास्तविक राल र घुमाउरो प्रक्रियाको साथ महसुस गरिएको परीक्षणले उत्पादनको लागि प्रत्यक्ष सन्दर्भ प्रदान गर्दछ।
