सुदृढीकरण तहको लागि कार्बन फाइबर सतह चटाई

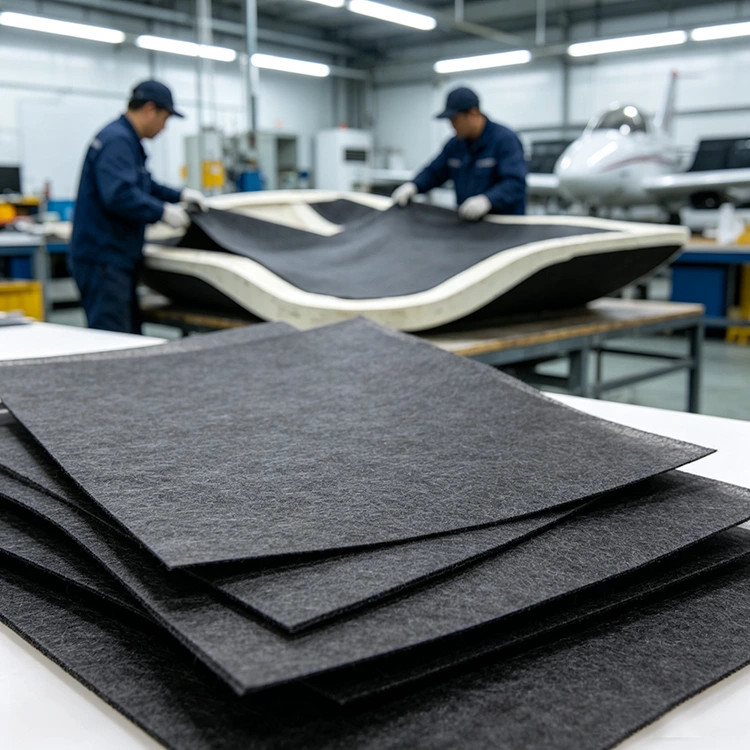

कार्बन फाइबर सतह म्याटहरू मिश्रित ल्यामिनेटहरूमा प्रयोग गरिन्छ जब ल्यामिनेट सतह नजिक वा सुदृढीकरण तहहरू बीच काटिएको कार्बन फाइबरको वितरित तह आवश्यक हुन्छ। सुदृढीकरण तहका लागि कार्बन फाइबर सतह चटाई काटिएको कार्बन फाइबरबाट बनेको गैर-बुना सामग्री हो। यो सामान्यतया मुख्य संरचनात्मक सुदृढीकरणको साथ प्रयोग गरिन्छ, लमिनेट निर्माण, राल प्रणाली र मोल्डिंग प्रक्रिया अनुसार चयन गरिएको सामग्री विशिष्टताको साथ।

लमिनेट स्थिति

कम्पोजिट ल्यामिनेटमा बुनेको कार्बन कपडा, दिशाहीन फाइबर, ग्लास फाइबर, कोर सामग्री र विभिन्न संयोजनहरूमा राल हुन सक्छ। प्रत्येक तहको परिभाषित स्थिति र कार्य हुन्छ।

एक सरलीकृत निर्माण निम्नानुसार व्यवस्थित गर्न सकिन्छ:

सतह / राल तह
↓
कार्बन फाइबर सतह चटाई
↓
प्राथमिक कार्बन वा ग्लास फाइबर सुदृढीकरण
↓
कोर वा अतिरिक्त लमिनेट तहहरू

यो क्रम एउटा उदाहरण मात्र हो। वास्तविक स्थिति भाग डिजाइन र निर्माण प्रक्रिया द्वारा निर्धारण गरिन्छ। चटाई सामान्यतया मुख्य लोड-असर सुदृढीकरण को स्थान मा प्रयोग गरिदैन।

सामग्री संरचना

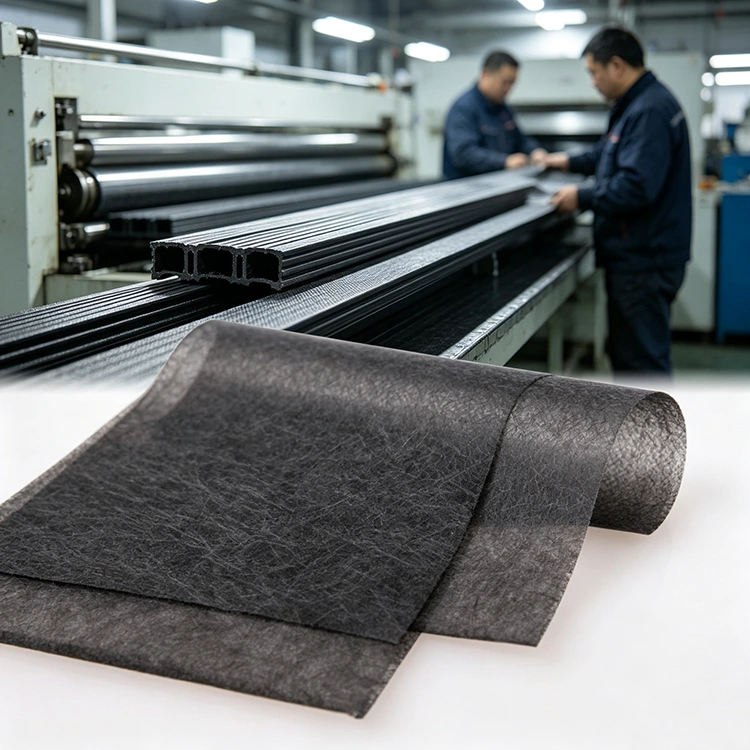

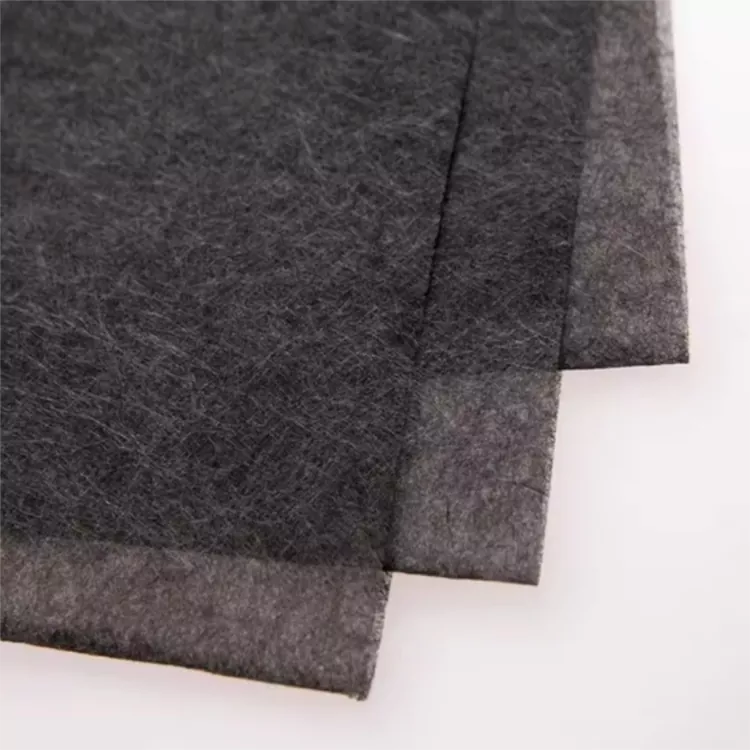

सामग्रीमा काटिएको कार्बन फाइबरहरू गैर-बुना चटाई संरचनामा वितरित हुन्छन्। बुनेको कार्बन कपडाको विपरीत, फाइबरले निश्चित ताना-र-बाने व्यवस्थालाई पछ्याउँदैन।

यो संरचनाले चटाईलाई अर्को परिभाषित फाइबर दिशा परिचय नगरी सतहलाई ढाक्न अनुमति दिन्छ। यसले क्षेत्रीय तौल, मोटाई र ज्यामितिको आधारमा मोल्ड गरिएको भागको घुमाउरो खण्डहरूसँग पनि मिलाउन सक्छ।

सामग्रीले सतह तह, माध्यमिक सुदृढीकरण तह वा बहु-सामग्री ल्यामिनेट भित्र कार्बन-फाइबर तहको रूपमा सेवा गर्न सक्छ। समाप्त भागमा यसको योगदान थपिएको कार्बन फाइबरको मात्रा, ल्यामिनेटमा यसको स्थिति र वरपरको सुदृढीकरण द्वारा निर्धारण गरिन्छ।

सतह चटाई र संरचनात्मक सुदृढीकरण

दुई सामग्री एउटै आधारमा चयन गर्नु हुँदैन। संरचनात्मक सुदृढीकरण सामान्यतया लोड, फाइबर दिशा र आवश्यक मेकानिकल गुणहरू अनुसार निर्दिष्ट गरिन्छ। एक सतह चटाई वितरित फाइबर कभरेज, टुक्रा टुक्रा निर्माण र स्थानीय सतह आवश्यकताहरु संग अधिक चिन्तित छ।

चटाई वजन चयन

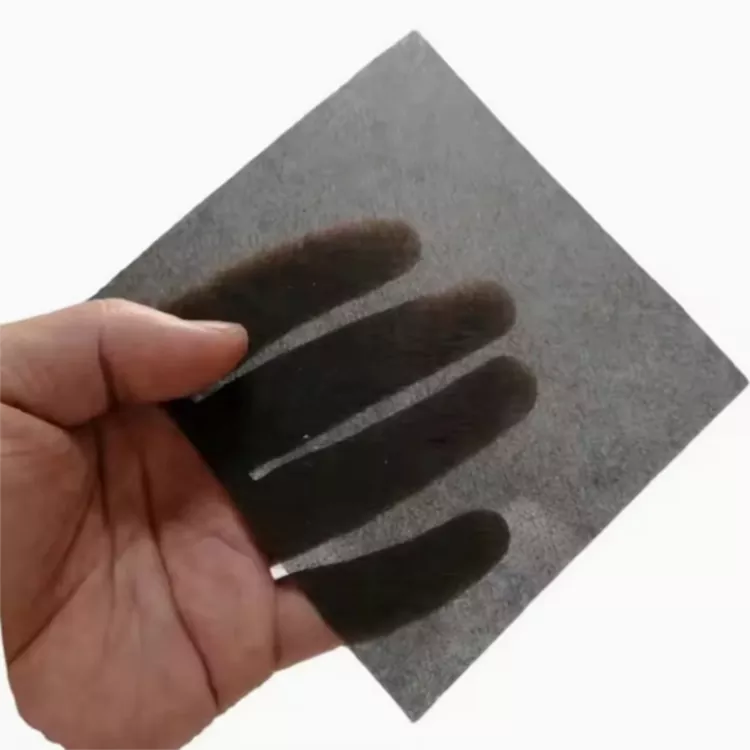

कार्बन फाइबर चटाई निर्दिष्ट गर्दा क्षेत्रीय वजन मुख्य मापदण्डहरू मध्ये एक हो। हल्का सामग्री प्रयोग गर्न सकिन्छ जहाँ केवल पातलो वितरित तह आवश्यक हुन्छ, जबकि भारी विशिष्टताले ल्यामिनेटमा थप कार्बन फाइबर थप्छ।

तौल मोटाई र राल अपटेक संग संगै विचार गर्नुपर्छ। आवश्यक स्पेसिफिकेशन पनि म्याटको स्थिति, सुदृढीकरण तहहरूको संख्या र समाप्त कम्पोनेन्टको लक्ष्य मोटाईको साथ परिवर्तन हुन्छ।

युरुइसले एक निश्चित तौलको सट्टा धेरै क्षेत्र-वजन निर्दिष्टीकरणहरू आपूर्ति गर्दछ। ग्राहकहरूले अवस्थित स्पेसिफिकेशन, लमिनेट रेखाचित्र वा नमूना प्रदान गर्न सक्छन् जब एक विशेष वजन मिलाउन आवश्यक छ।

एक व्यावहारिक चयन अनुक्रम हो:

क्षेत्रीय वजन → मोटाई → राल सामग्री → लमिनेट स्थिति → समाप्त-भाग आवश्यकता

सामग्री विशिष्टता

सामान्य अनुप्रयोगहरू

सामग्री कम्पोजिट कम्पोनेन्टहरूको लागि हो जसले वितरित कार्बन-फाइबर तह समावेश गर्दछ। वास्तविक निर्माण भाग ज्यामिति, सुदृढीकरण प्रणाली र उत्पादन विधि अनुसार भिन्न हुन्छ।

मोटर वाहन कम्पोनेन्टहरू

यसलाई चयन गरिएका प्यानलहरू, कभरहरू, आवासहरू र भित्री कम्पोजिट भागहरूमा समावेश गर्न सकिन्छ जहाँ ल्यामिनेटमा कार्बन-फाइबर तह समावेश हुन्छ।

औद्योगिक कम्पोजिट पार्ट्स

बहु-तह ल्यामिनेट निर्माण गर्न औद्योगिक मोल्डेड कम्पोनेन्टहरूले चटाईलाई बुनेको, दिशाहीन वा अन्य सुदृढीकरण सामग्रीसँग जोड्न सक्छ।

CFRP प्यानल र शेलहरू

प्यानलहरू, कभरहरू र शेल-प्रकार संरचनाहरूका लागि, गैर-बुना व्यवस्थाले निश्चित बुनेको फाइबर दिशा थपे बिना वितरित कार्बन-फाइबर कभरेज प्रदान गर्दछ।

FRP र CFRP उत्पादनहरू

चटाईलाई लेमिनेटेड FRP वा CFRP संरचनाहरूमा समावेश गर्न सकिन्छ जहाँ सामग्री आवश्यकताहरूले काटेको कार्बन फाइबरलाई सुदृढीकरण तहहरू मध्ये एकको रूपमा कल गर्दछ।

खेलकुद उपकरण

केही हल्का कम्पोजिट खेलकुद सामानहरूले बहु-तह ल्यामिनेट भित्र काटिएको कार्बन फाइबर समावेश गर्न सक्छन्। आवश्यक सामग्री वजन र निर्माण समाप्त घटक मा निर्भर गर्दछ।

राल र मोल्डिंग

राल प्रणाली र मोल्डिङ विधिले कटा फाइबरलाई ल्यामिनेटमा कसरी समावेश गरिन्छ भन्ने कुरालाई असर गर्छ। सामग्री निर्दिष्ट गर्दा राल चिपचिपापन, भिजेको बाहिर, उपचार अवस्था र अन्तिम ल्यामिनेट मोटाई विचार गर्नुपर्छ।

चटाई epoxy र अन्य राल प्रणाली संग मूल्याङ्कन गर्न सकिन्छ। फाइबर सामग्रीबाट मात्र ग्रहण गर्नुको सट्टा वास्तविक राल ढाँचा विरुद्ध अनुकूलता जाँच गरिनु पर्छ।

भ्याकुम इन्फ्युजनको लागि, सामग्रीलाई इन्फ्युजन सेटअप, राल प्रवाह र पूर्ण ल्यामिनेट अनुक्रमको साथ विचार गर्न आवश्यक छ। एक नमूना परीक्षण नियमित उत्पादन अघि गीला-आउट, ह्यान्डलिंग र समेकन जाँच गर्न प्रयोग गर्न सकिन्छ।

Yuruis आपूर्ति र अनुकूलन

Yuruis ले 2017 देखि फाइबर कम्पोजिट सामग्रीहरू आपूर्ति गर्दै आएको छ। यसको उत्पादन दायरामा कार्बन फाइबर सामग्री, ई-ग्लास रोभिङ, ग्लास फाइबर म्याट र FRP उत्पादनहरू समावेश छन्।

Taizhou, Jiangsu सञ्चालनमा प्रति वर्ष 2 मिलियन m² को कम्पोजिट सामग्री उत्पादन क्षमताको साथ, गठन, काट्ने र परीक्षण उपकरणहरू समावेश छन्।

नयाँ विशिष्टताको लागि, ग्राहकहरूले रेखाचित्र, नमूना, अवस्थित सामग्री विशिष्टता, लक्ष्य वजन वा आवश्यक आयामहरू प्रदान गर्न सक्छन्। यो जानकारी सामग्री कन्फिगरेसन र आपूर्ति ढाँचा निर्धारण गर्न प्रयोग गर्न सकिन्छ।

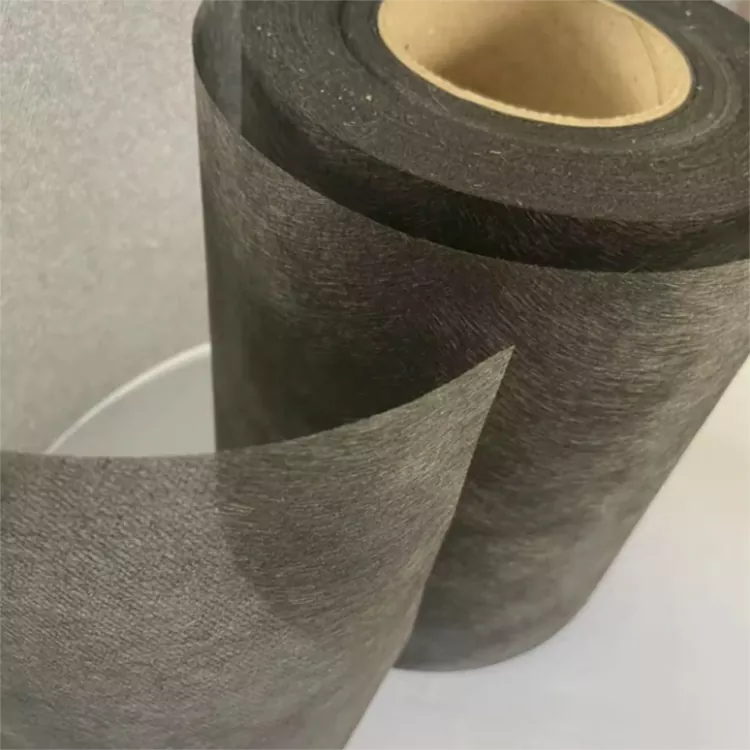

सुदृढीकरण तहको लागि कार्बन फाइबर सतह म्याटको लागि, मानक चौडाइहरू 1 मिटर र 1.25 मिटर समावेश छन्। चौडाइ, मोटाई, लम्बाइ र आयामहरू पनि अनुकूलित उत्पादनको लागि छलफल गर्न सकिन्छ।

बारम्बार सोधिने प्रश्नहरू

कार्बन फाइबर सतह चटाई के हो?

यो काटिएको कार्बन फाइबरबाट बनेको नबुनिएको चटाई हो। कम्पोजिट ल्यामिनेटमा, यसले सतहको नजिक वा अन्य सुदृढीकरण तहहरू बीच वितरित कार्बन-फाइबर तह बनाउन सक्छ।

के यो बुनेको कार्बन फाइबर कपडाको लागि प्रतिस्थापन हो?

होइन। दुई सामग्रीको संरचना फरक छ। बुनेको कार्बन कपडाले परिभाषित फाइबर दिशाहरू प्रदान गर्दछ, जबकि काटिएको-फाइबर चटाईले थप वितरित व्यवस्था प्रदान गर्दछ र सामान्यतया अतिरिक्त तहको रूपमा प्रयोग गरिन्छ।

कस्ता वजनहरू उपलब्ध छन्?

बहु क्षेत्रीय वजनहरू उपलब्ध छन्। चयन आवश्यक कार्बन-फाइबर सामग्री, लमिनेट स्थिति, लक्ष्य मोटाई र समाप्त भाग आवश्यकताहरूमा निर्भर गर्दछ।

के चौडाई र मोटाई अनुकूलित गर्न सकिन्छ?

हो। मानक चौडाइहरू 1 मिटर र 1.25 मिटर छन्। अनुकूलित चौडाइ, मोटाई, लम्बाइ र आयाम उत्पादन आवश्यकता अनुसार छलफल गर्न सकिन्छ।

के यो epoxy राल संग प्रयोग गर्न सकिन्छ?

हो, यो epoxy र अन्य राल प्रणाली संग मूल्याङ्कन गर्न सकिन्छ। राल अनुकूलता र गीला-आउट वास्तविक सूत्र संग परीक्षण द्वारा पुष्टि गरिनु पर्छ।

के यो भ्याकुम इन्फ्युजनको लागि उपयुक्त छ?

यो भ्याकुम इन्फ्युजनको लागि मूल्याङ्कन गर्न सकिन्छ। परिणाम राल चिपचिपापन, इन्फ्यूजन सेटअप, लमिनेट अनुक्रम र आवश्यक समाप्त मोटाई मा निर्भर गर्दछ।

के यसले घुमाउरो सतहहरू पछ्याउन सक्छ?

गैर-बुना कटा-फाइबर संरचना घुमाउरो मोल्ड सतहहरू अनुरूप हुन सक्छ। वास्तविक ह्यान्डलिंग सामग्रीको वजन, मोटाई र भाग ज्यामितिमा निर्भर गर्दछ।

के म थोक उत्पादन अघि नमूना अनुरोध गर्न सक्छु?

हो। नमूना आवश्यकताहरू अभिप्रेत अनुप्रयोग, आयाम, सामग्री विशिष्टता र प्रशोधन विधिको आधारमा छलफल गर्न सकिन्छ।
